一、地面安全阀结构

安全阀分类很多，就看按什么分类
1、根据安全阀的结构可分
重锤（杠杆）式安全阀、弹簧式安全阀、脉冲式安全阀。
2、根据开启特性分
微启式和全启式。
3、根据安全阀阀体构造又可分
全封闭式、半封闭式、开放式。
4、按使用介质分
蒸汽用安全阀、空气及其他气体用安全阀、液体用安全阀。
5、按公称压力分
低压安全阀、中压安全阀、高压安全阀、超高压安全阀。
6、按适用温度分
超低温安全阀、低温安全阀、常温安全阀、中温安全阀、高温安全阀。
7、按连接方式分
法兰接连安全阀、螺纹接连安全阀、焊接接连安全阀。
8、按密封副的分类
硬质合金对硬质合金密封、2Cr13对2Cr13r密封、阀座密封面为2Cr13，阀瓣密封面为硬质合金、阀座密封面为合金钢，阀瓣密封面为聚四氟乙烯、密封副为奥氏体不锈钢。
9、按作用原理分类
直接作用式安全阀、先导式安全阀（非直接作用式）、带补充载荷式安全阀。
10、有无背压平衡机构分类
背压平衡式安全阀、常规式安全阀。
这样基本结构也所不同。

二、中低压安全阀最好选用

1、由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。

2、　　（l）热水锅炉一般用不封闭带扳手微启式安全阀。

3、　　（2）蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。

4、　　（3）水等液体不可压缩介质一般用封闭微启式安全阀，或用安全泄放阀。

5、　　（4）高压给水一般用封闭微启式安全阀，如高压给水加热器、换热器等。

6、　　（5）气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。

7、　　（6）E级蒸汽锅炉一般用静重式安全阀。

8、　　（7）大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等。 （8）运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全阀。

9、　　（9）油罐顶部一般用液压安全阀，需与呼吸阀配合使用。

10、　　（10）井下排水或天然气管道一般用先导式安全阀。

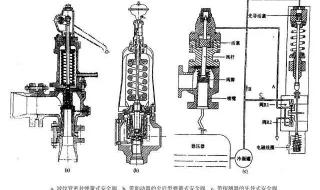

三、先导式安全阀结构

先导式安全阀的结构相当精巧且高效。它主要由主阀和导阀（又称为“副阀”）两部分组成。主阀的动作依赖于导阀排出的介质来驱动。由于系统内的压力呈脉冲形式，这种安全阀也被称为“脉冲式安全阀”。
导阀本身，如果单独观察，其实也是一种直接载荷式安全阀。当介质压力达到导阀的开启压力时，导阀会首先开启，排出的介质从旁通管进入主阀。这种设计的主要优点是，它将传统的弹簧直接作用转变为导阀的间接作用，从而大大提高了动作的灵敏度。
主阀则采用套筒活塞式，配备双重密封阀座结构，这使得它的动作精度高、重复性好、回座快、不泄漏，且能适应高背压排放的工作环境。同时，它的工作寿命长，工作稳定可靠。此外，先导式安全阀还可以在线调校，即使经过反复启跳排放后，仍然能自动回座，关闭严密，使得操作和维护变得非常方便。
总的来说，先导式安全阀的结构设计巧妙，功能全面，是一种高效、稳定且易于维护的安全设备。

四、先导式安全阀导阀起什么作用

1、挖掘机液压系统在工作过程中，液压油自油箱底部通过滤油器被工作泵吸入，从油泵输出具有一定压力的液压油进入一组并联的分配阀。

2、通过手柄―→先导阀―→工作阀组来实现相应的动作，系统通过总油路上的总安全阀限定整个系统的总压力，各组工作油路的安全阀分别对相应油路起过载保护和补油作用。

五、先导式安全阀出口能往进口倒气吗

1、一般情况下不会，原因如下。

2、先导式安全阀的密封方式是：先导式安全阀未开启前，主阀上部有一个气室腔，与先导阀入口通过导管连接，里面充满介质与入口压力相当。

3、出口高压气体，我们可以称之为背压，一般情况当背压大小没有超过先导阀起跳压力的75%时，均能保证先导式安全阀密封，不会有气体从出口反窜到入口。
